01

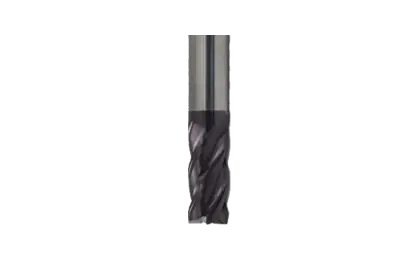

WerkzeugdatenWerkzeugtyp, Werkzeug und Eingriff
WerkzeugtypTyp
JONGEN ONEThe Digital Machining Platform
TECHNIK-TOOLSchnittdatenrechner
Anwendungen werden geladen …
Schnittdaten
Schnittdaten Fräsen
Werte eingeben – das Ergebnis wird sofort neu berechnet.
02
TechnologieSchnittwerte und Werkstoffkennwerte
MaterialWerkstoff
Drehzahl / Schnittgeschwindigkeit
Zahnvorschub / Vorschubgeschwindigkeit
03
WerkzeugmaschineSpindelantrieb und Maschinengrenzen
Werkzeugmaschine / Spindelantrieb
Feinanpassung0 %
-30 %+30 %
Erweiterte Maschinenparameter
Fester Maschinenwert für die Leistungskennlinie. Die aktuelle Bearbeitungsdrehzahl steht oben und wird über die Schnittwerte oder den Regler eingestellt.Leistungsbezug und Betriebsart gemeinsam prüfen.
Leistungsbezug und Betriebsart gemeinsam prüfen.
04
ErgebnisseAlle zusammengehörigen Schnittdaten
Maschinenauslastung
η 90 %Spindelantriebsleistung— %
Erforderlich: 0,6 kWVerfügbar: — kW
Spindeldrehmoment— %
Erforderlich: 1,2 NmVerfügbar: — Nm
Betriebsart nicht bestätigt – Grenze nicht bewertbar.
Formeln anzeigen
FORMELNn = vc × 1.000 / (π × deff) · vf = n × z × fz · hm = f(fz, ae/d, κ_eff) · φ = arccos(1 − 2 ae / d) · pz = π × d / (z × tan(β)) · ACP = 1 + ap / pz · kc = kc1.1 / hm^mc · Q = ap × ae × vf / 1.000 · Fc = kc × Q / vc · Pc = kc × Q / 60.000 · Mc = Pc × 60.000 / (2π × n)
ⓘ Bearbeitungszeiten sind theoretische Bewegungszeiten ohne Positionierung, Werkzeugwechsel oder Verweilzeit.
